inverter
สรุปการบรรยาย โดย บริษัทแสงชัยมิเตอร์ จากัด
PROGRAMMABLE LOGIC CONTROLLER ( PLC )
โครงสร้างของ PLC
เป็นเครื่องควบคุมอัตโนมัติในโรงงานอุตสาหกรรมที่สามารถจะโปรแกรมได้
ข้องแตกต่างระหว่าง PLC กับ COMPUTER
1.PLC ถูกออกแบบและสร้างขึ้นเพื่อให้ทนต่อสภาพแวดล้อมในโรงงานอุตสาหกรรมโดยเฉพาะ
2.การโปรแกรมและการใช้งาน PLC ทาได้ง่าย จึงทาให้การบารุงรักษาง่าย เช่นกัน
3.PLC ถูกพัฒนาให้มีความสามารถในการตัดสินใจสูงขึ้นเรื่องๆ ส่งผลให้ใช้งานสะดวก
การจาแนกขนาดของ PLC
ขนาดของ PLC จานวน I/O สูงสุด หน่วยความจาโปรแกรม
ขนาดเล็ก ไม่เกิน 128 4 Kbytes (2,000 statements)
ขนาดกลาง ไม่เกิน 1024 16Kbytes(8,000 statement)
ขนาดใหญ่ ไม่เกิน 2048 64Kbytes(32,000statement)
ขนาดใหญ่มาก ประมาณ 8192 256Kbytes(128,000statement
SIEMENS SIMATIC S7 family
ข้อดี คือ ใช้ได้ดี กว่ารุ่นอื่นๆ
ข้อเสีย คือ ราคาแพง ไม่สามารถประยุกต์ใช้กับอุปกรณ์อื่นๆได้ เน้นระบบในตัวเอง การเปลี่ยนโปรแกรมยุ่งยาก
การเลือกใช้ PLC ขึ้นอยู่กับการเลือกใช้งานกับอุปกรณ์ใน PLANT งาน
โครงสร้าง PLC
การใช้งานดูที่ OUTPUT : ANALOG OUTPUT UNIT
MOTOR เหนี่ยวนา INVERTER
RESISTOR ความต้านทาน CONTROL
MEMORY UNIT
MEMORY UNIT คือ หน่วยความจาสาหรับเก็บโปรแกรมการควบคุมตลอดจนข้อมูลในระหว่างการทางานของ PLC ด้วยสามารถจาแนกประเภทต่างๆ ดังนี้
ชนิดของหน่วยความจา ได้แก่
ROM ผู้ใช้ไม่สามารถเปลี่ยนแปลงแก้ไขได้เหมาะกับข้อมูลที่สมบูรณ์ ไม่ต้องแก้ไขอีก
RAM สามารถแก้ไขข้อมูลได้เหมาะกับโปรแกรมที่ยังอยู่ในช่วงพัฒนาหรือแก้ไขบ่อย
EEPROM จัดเก็บโปรแกรมที่สมบูรณ์ ใช้เป็นการถาวร สามารถลบโปรแกรมได้สามารถแก้ไขได้เฉพาะตาแหน่ง ไม่ต้องลบทั้งหมด
ข้อดี MEMORY UNIT เมื่อเปิดโปรแกรมเดิมได้ กรณีเครื่องปิดกะทันหัน
ข้อเสีย MEMORY UNIT เมื่อเปิดโปรแกรมใหม่ จะทับโปรแกรมเก่าในกรณีที่ไม่ได้ SAVE ไว้ และไม่สามารถเปิดโปรแกรมเดิมได้
โครงสร้างภายในของ PLC S7-200
โครงสร้าง INPUT ภายในง
ข้อเสีย อุปกรณ์ที่นามาต่อ Common ไม่เป็นประเภทเดียวกัน
โครงสร้าง OUTPUT ภายใน
การดูรุ่นและ Parts Number. ของ S7-200
โครงสร้างภายใน PLC
โครงสร้างภายใน PLC
INPUT UNIT
OUTPUT UNIT

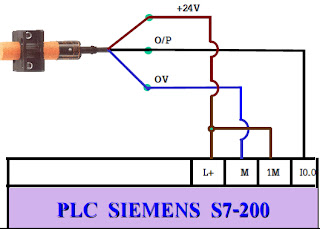

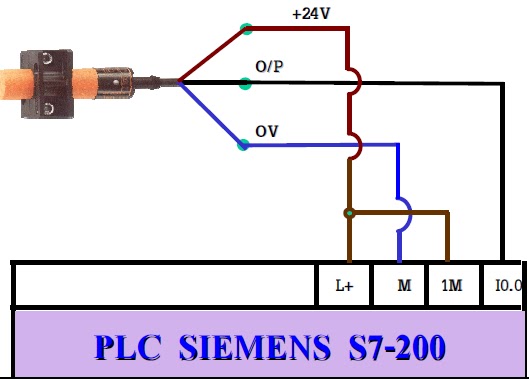

PNP OUTPUT
PNP OUTPUT
PNP OUTPUT
NPN OUTPUT
NPN OUTPUT
NPN OUTPUT
การทางาน PLC
LADDER DIAGRAM (LED)
FUNCTION BLOCK DIAGRAM (FBD)
STATEMENT LIST (STL)
COMMUNICATION
NETWORK SYSTEM
รุ่นของ CPU
